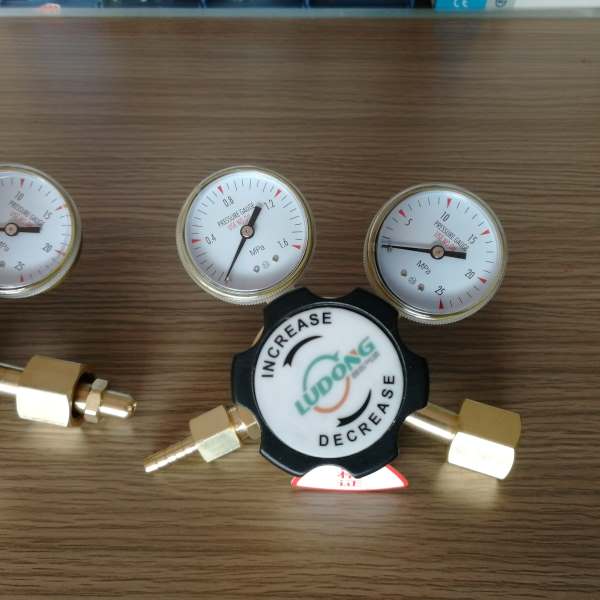

减压器

一、减压器用途

YQJ、YQJF型单级压力调节器适用于无腐蚀性(YQJ型)或有腐蚀性(YQJF型)的高压气体及标准混合气体的精密调压,亦适用于对气体的纯度、质量要求很高的分析仪器及设备。

二、减压器结构特点

1、稳压特性:气源压力在5-15MPa范围内,进口压力每变化1MPa,出口压力的变化不大于7X10-3MPa。

2、流量特性:在进口压力大于2MPa时,调节流量在额定范围内变化,输出压力变化不大于输出压力表测量上限的±6%。

3、内外泄漏率:<5X10-9Pa.m3/s。

4、阀中隔膜采用金属膜片,避免了橡胶膜片对高纯气体的二次污染。

5、耐高压结构密封性好。

6、与氧气调节器相比,压力特性有显著提高。

7、结构紧凑合理,设有多到过滤装置,坚韧耐用,便于各种气的置换、操作。

8、品种规格齐全,性能价格比高。

三、减压器技术参数

型 号 最大输入压力 最大输出压力 压力仪表精确度 额定流量 配套压力表量程 外形尺寸 安装连接
输入 输出 输入 输出
YQJ(F)-1 15MPa 0.45MPa 2.5级 0.6m3/h 25MPa 0.6MPa 160×150×190 G5/8左、右
或W21.8-14左、右
可配Φ3、Φ6、1/8、1/4卡套接头。
或根据客户要求制作。
Upon request
YQJ(F)-2 15MPa 0.12MPa 2.5级 0.06m3/h 25MPa 0.16MPa 160×150×110
YQJ(F)-3 15MPa 2.5MPa 2.5级 1m3/h 25MPa 4MPa 170×160×140
YQJ(F)-4 15MPa 0.18MPa 2.5级 0.2m3/h 25MPa 0.25MPa 160×150×110
YQJ(F)-5 15MPa 0.75MPa 2.5级 0.6m3/h 25MPa 1.0MPa 160×150×110
YQJ(F)-6 15MPa 1.2MPa 2.5级 0.6m3/h 25MPa 1.6MPa 160×150×110
YQJ(F)-7 15MPa 1.5MPa 2.5级 0.8m3/h 25MPa 2.5MPa 160×150×110
